卡簧、挡圈

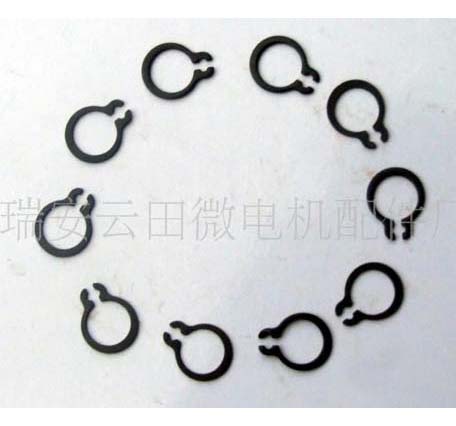

卡簧在我们的生活中并不罕见。当许多人使用不同的机器和设备时，轴的凹槽和孔凹槽部分变得不稳定，并且卡簧固定在轴和孔上。使机械设备运转平稳。根据不同机器和设备的要求，市场上有多种类型的卡簧，其中zui常见的是C形，U形和E形。

卡簧的分类常见的一共分为两种，分别是STW和RTW,STW代表的是轴卡，RTW代表的是孔卡。

卡簧的规格尺寸

轴用卡簧的规格尺寸：标称为10时，挡圈d3标准尺寸为9.3，容许差为±0.15，t标准尺寸为1，容许差为±0.05，b约1.6，a约3，d0zui小为1.2，可适用之轴(参考)d5为17，d1为10，d2标准尺寸为9.6，容许差为0—0.09，m标准尺寸为1.15，容许差为0.140，nzui小为1.5。

标称为14时，挡圈d3标准尺寸为12.9，容许差为±0.18，t标准尺寸为1，容许差为±0.05，b约2，a约3.4，d0zui小为1.7，可适用之轴(参考)d5为22，d1为14，d2标准尺寸为13.4，容许差为0—0.11，m标准尺寸为1.15，容许差为0.140，nzui小为1.5。

标称为24时，挡圈d3标准尺寸为22.2，容许差为±0.20，t标准尺寸为1.2，容许差为±0.06，b约3.1，a约4.2，d0zui小为2，可适用之轴(参考)d5为33，d1为24，d2标准尺寸为22.9，容许差为0—0.21，m标准尺寸为1.35，容许差为0.140，nzui小为1.5。

标称为40时，挡圈d3标准尺寸为37，容许差为±0.40，t标准尺寸为1.8，容许差为±0.07，b约4.5，a约5.8，d0zui小为2.5，可适用之轴(参考)d5为53，d1为40，d2标准尺寸为38，容许差为0—0.25，m标准尺寸为1.95，容许差为0.140，nzui小为2。

标称为100时，挡圈d3标准尺寸为94.5，容许差为±0.55，t标准尺寸为3，容许差为±0.09，b约9，a约9.5，d0zui小为3，可适用之轴(参考)d5为119，d1为100，d2标准尺寸为96.5，容许差为0—0.35，m标准尺寸为3.2，容许差为0.180，nzui小为3。
