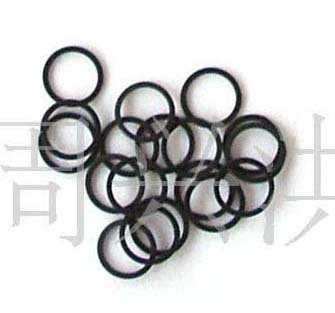

电机垫圈、挡圈开口

电机垫圈、挡圈开口

产品资料

电机垫圈、挡圈开口

孔用弹性挡圈

安装于圆孔内,用作固定零部件的轴向运动,这类挡圈的外径比装配圆孔直径径稍大,挡圈靠本身弹性便于装拆。安装时须用卡簧钳,将钳嘴插入挡圈的钳孔中,夹紧挡圈,才能放入预先加工好的圆孔内槽。常用的轴用弹性挡圈材料有65Mn、SUS304、SUS316。

轴用弹性挡圈

是一种安装于槽轴上,用作固定零部件的轴向运动,这类挡圈的内径比装配轴径稍小,挡圈靠本身弹性便于装拆。安装时须用卡簧钳,将钳嘴插入挡圈的钳孔中,扩张挡圈,才能放入预先加工好的轴槽上。常用的轴用弹性挡圈材料有65Mn、SUS304、SUS316。

上述两种弹性挡圈分为A型和B型,另外还可以了解一下反向轴用弹性挡圈、反向孔用弹性挡圈、轴用钢丝挡圈、孔用钢丝挡圈、夹紧挡圈,用的比较少。

卡簧与螺旋挡圈的区别

从外形上看两者就有较大差异

1、卡簧通常有两个用于卡簧钳加持的工艺孔,在工艺孔处有两个明显的突起部分;而螺旋挡圈则没有突起。

2、双层螺旋挡圈与钥匙扣极为相似,不同的是在挡圈钢丝的末端留有用于加持的切角。由于增加了工艺孔,卡簧更便于拆装,但是安装工艺孔处的突起所占的空间较大,无论是孔用还是轴用卡簧都存在占用空间大的问题。

3、相对于卡簧,螺旋挡圈没有工艺孔,拆卸不如卡簧方便,但是螺旋挡圈占用的安装空间更小,外形也更简洁、美观。对于不需要经常拆卸的场合,螺旋挡圈的优势更明显。
