弹性挡圈及轴用弹性挡圈是干嘛的?

发布日期:[2020-12-03]     点击率:

弹性挡圈是一种作用于零部件的起到固定作用的一种东西,应用的十分广泛,下面就让元田挡圈厂家为大家来介绍下弹性挡圈和轴用弹性挡圈。


弹性挡圈是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的工业配件。轴用弹性挡圈选取时内径比装配轴径稍小,孔用弹性挡圈选取时挡圈的外径比装配圆孔直径径稍大,挡圈主要是起到轴向固定的作用,其中圆锥面加挡圈固定有较高的定心度。


目前弹性挡圈安装方式:1.多数是采用弹性挡圈安装钳进行安装;2.简易安装辅具;3.自动弹性挡圈安装机。


这几种安装方式其缺点:1.手工安装如果用力不均,弹性挡圈塑性变形,会导致弹性挡圈失效;2.对于结构复杂零件无法定位,且生产效率也较低;3.简易安装辅具只适用于要安装的零件,一般不可通用,具有局限性;4.自动弹性挡圈安装机结构复杂,成本较高。


弹性挡圈分轴用和孔用不同,它们的结构特点分别是:轴用弹性挡圈是一种安装于轴槽上,用作轴端零件的定位和固定,可承受剧烈的振动和冲击载荷,但需采取防松措施和安装定位;孔用弹性挡圈安装于圆孔内,用作固定零部件的轴向运动,这类挡圈的外径比装配圆孔直径稍大。


轴用弹性挡圈是一种安装于槽轴上,用作固定零部件的轴向运动,这类挡圈的内径比装配轴径稍小。安装时须用卡簧钳,将钳嘴插入挡圈的钳孔中,扩张挡圈,才能放入预先加工好的轴槽上。常规包装以油纸或塑料为一个批次包装,表面一般以磷化发黑为主,俗称外卡。轴用挡圈生产时需要注意的几方面;一是表面平整;二是硬度弹性合格;三是不能有边角毛刺。

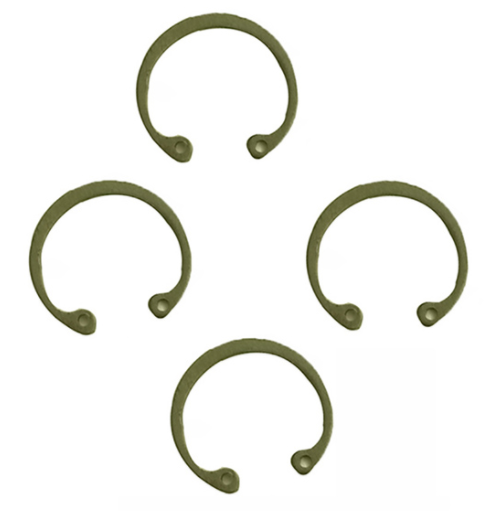

挡圈


A型与B型轴用弹性挡圈尺寸参数:


轴用弹性挡圈—A型(GB 894.1-86)

轴径d0=3~200mm的A型轴用弹性挡圈。标记示例:

轴径d0=50mm、材料65Mn、热处理HRC44~51、经表面氧化处理的A型轴用弹性挡圈的标记:挡圈GB 894.1 50


轴用弹性挡圈—B型(GB 894.2-86)

轴径d0=20~200mm的B型轴用弹性挡圈。标记示例:

轴径d0=50mm、材料65Mn、热处理HRC44~51、经表面氧化处理的B型轴用弹性挡圈的标记:挡圈 GB 894.2 50
