开口挡圈及挡圈的几种类型介绍

发布日期:[2020-10-10]     点击率:

挡圈是我们使用极为广泛的一种,大家都或多或少有所了解,但是开口挡圈大家可能就没有涉及过了,开头挡圈顾名思义就是形状为开口不闭合的挡圈,常常用于固定零部件,使用十分广泛,下面就和元田挡圈厂家一起来看看开口挡圈的设计及应用吧!

挡圈

一、开口挡圈定义

开口挡圈形状开口成E状,用于在轴上固定零(部)件用的挡圈,适用于公称直径D=1.2~15MM的开口单圈。


二、开口挡圈用应用实例

开口挡圈一般用于在轴上固定轴承、齿轮等零件用的挡圈。


在轴上固定轴承

注意卡圈的外径(D)与轴承肩径(Lo)之间的关系,需要满足D


在轴上固定齿轮

在齿轮上开槽,槽深度与圆柱销直径相等。卡圈与圆柱销一起配合使用,固定齿轮,注意卡圈的外径(D)与齿轮齿根圆(df)之间的关系,需要满足D


在轴上固定其他零件

卡圈与圆柱销一起配合使用,固定零件。


三、开口挡圈设计要求:

开口挡圈的设计过程中,关键的部分就是挡圈的公称直径、开口、厚度与轴上沟槽的宽度和直径的配合。不同直径的轴,配合不同型号的卡圈。设计要求,在国标GBT-896-1986-开口挡圈“E”rings 中有推荐的设计尺寸。由于开口挡圈已经是标准件了,只要按照标准设计,在市面上很容易买到标准的卡圈。


挡圈也叫卡簧,属于紧固件的一种,一般装在机械设备的轴槽或孔槽中,起阻止轴上或孔上的零件轴向运动作用。常用的挡圈分为轴用挡圈(外卡)、孔用挡圈(内卡)、E型挡圈、C型挡圈等。

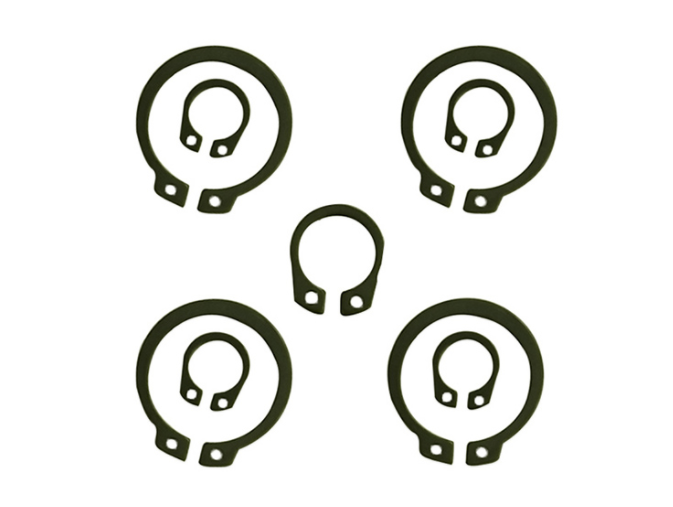

轴用外卡挡圈


轴用挡圈内径一般要比轴的直径小,在安装时需要使用挡圈钳将挡圈扩张才能放入预留的轴槽中。


孔用内卡挡圈


孔用挡圈的外径比装配孔要大,安装时用挡圈钳将挡圈夹紧缩小外径才能装入圆孔内,利用回弹的张力保持稳固。E型挡圈应用范围较广,小到普通钳子工具,大到打印机工业机器等主要起挡圈的作用,安装拆卸都需要专业的工具。


C型轴用止动环挡圈


C型轴用止动挡圈是介于轴用挡圈和孔用挡圈之间的多用途挡圈,在拆卸重组的机械轴部件无法确定使用轴卡或孔卡时则选用C型挡圈来代替。在选用挡圈时一般根据轴的直径大小来选用对应的挡圈,轴的直径等于挡圈规格φ不需要刻意加上或减去安装时产生的尺寸变化数据,通俗点就是多大的轴就选多大挡圈。
